定制封装焊料

锡胶-环氧锡膏

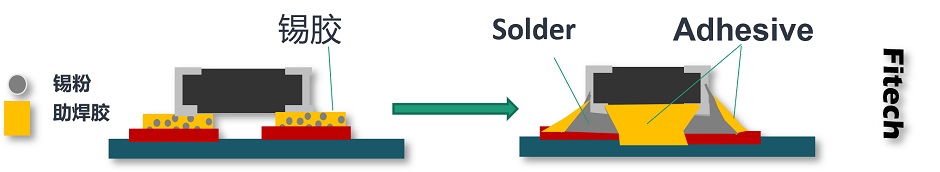

锡胶又称环氧锡膏，其独特的优势被广泛应用于 SMT 精密电子元件焊接、半导体封装、芯片封装、LED 芯片粘接封装、FPC 柔性产品、摄像头模组等精细焊接领域。福英达的锡胶产品是将球形度优异、粒度均匀、氧含量低、强度高的合金焊粉与无卤素环氧助焊剂结合制备而成的高强度焊接产品。在焊接和固化过程中只有极少量的溶剂挥发，焊接后不会形成焊球。焊粉熔化和收缩后，焊点通过冶金连接。助焊剂残留物成为热固胶，加强了焊点，起到了防腐蚀和绝缘的作用。福英达的锡胶产品具有免清洗、防腐蚀、高绝缘等特点，是一种新型电子封装材料。产品涵盖低温和中高温的多种合金，粒径涵盖 T4 ~ T10，适用于各种应用场合。

福英达的超微锡胶产品主要包括低温超微锡胶、中高温超微锡胶、Mini LED 专用锡胶和各向异性导电胶。


低温超微锡胶

中高温超微锡胶

FACA-1806

低温冶金连接各向异性无卤导电胶, 应用于触摸屏、智能卡、射频识别（RFID）、倒装芯片 (Flip chip)、FPC等产品制造中。适合于微电子超细间距线路的组装与封装领域，更有利于微电子封装的微型化。在电子元件制造过程中，在两个窄间距导电连接点上焊接中使用，避免产生线路间的短路，提高良率。

产品特点

物理性质

技术指标

使用方法

包装信息

产品系列

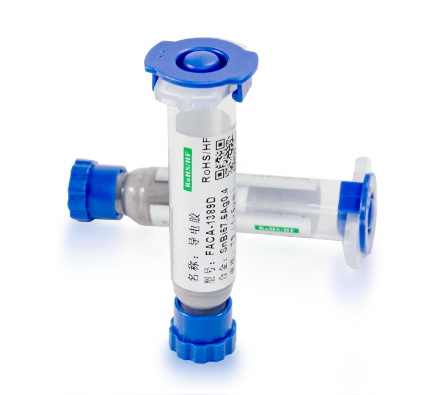

FACA-138D

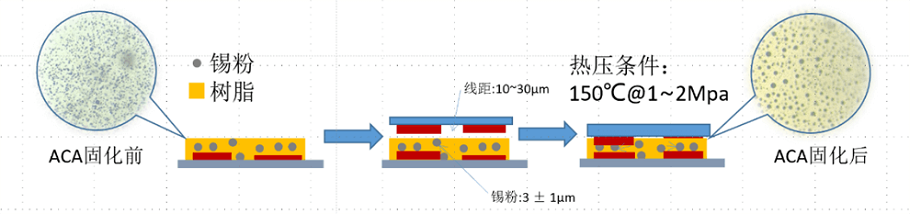

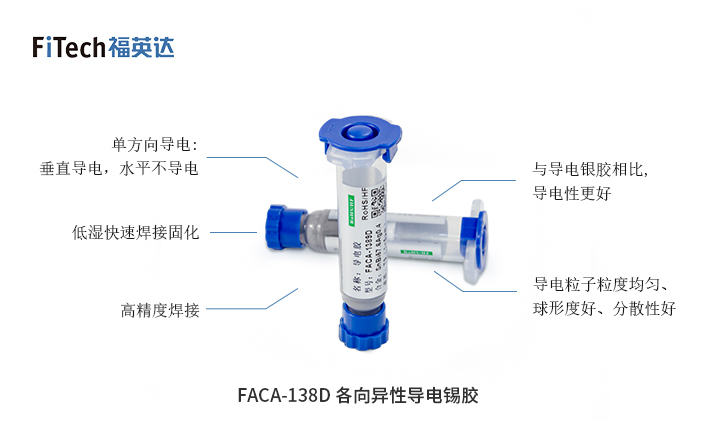

各向异性导电锡胶的特点

a. 垂直导电，水平不导电，

b. 低温合金熔点139℃，

c. 无需过大压力，压力仅需起到固定作用即可，

d. 不止是粘接，填料粒子也会与焊盘发生冶金连接，形成IMC金属间化合物 e. 非表面接触导电，导电、导热性能更佳，

f. 适用于替代ACF对FPC进行焊接，

g. 导电粒子大小为T8(2-8μm)、T9(1-5μm)、T10(1-3μm)

物理特性
金属填料熔点：139℃	颜色：浅灰色
金属填料比例：10-30%（典型值）	粘度：L低
触变指数：0.1-0.3（典型值）

技术指标
卤素含量：无卤 J-STD-004B	助焊剂类型：ROL1
坍塌试验：合格 J-STD-005	润湿性：合格 J-STD-005
铜板腐蚀性：合格 J-STD-004	残留物干燥度：合格
锡球测试：合格 J-STD-005	铬酸银纸测试：合格 J-STD-004

使用方法

1、涂布方式：点胶；

2、建议采用回流、热压等焊接固化方式；

3、Fitech提供回焊温度曲线供参考，可作为使用者寻找在不同制程应用之最佳曲线的基础。

4、实际温度设定需结合产品性质、支架大小、芯片分布状况及特点、设备工艺条件等因素综合考虑，事前不妨多做试验，以确保曲线的最佳化；

5、本型号系列锡膏除可采用上述“升温-保温”型加热方式外，也可采用“逐步升温”型加热方式；

6、锡膏最佳使用环境温度为20-25℃，相对湿度40-60%RH，锡膏过回流焊务必通入氮气，氧浓度低于1000ppm。

包装信息

1. 包装

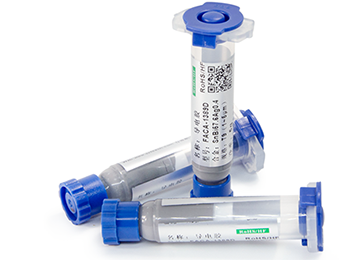

EFD针筒10g/5cc、30g/10cc包装，可按客户要求进行包装，运输时采用冰袋、泡沫箱+纸箱包装。

2. 运输储存

运输条件：冰袋冷藏运输

储存条件：收到后应尽快将其放进冰箱储存，建议储存温度为-20℃。温度过高会相应缩短其使用寿命，影响其特性

工艺	合金组成	粉末粒径	焊剂类型	清洗类型
点胶	SnBiAg	T8 (2-8μm) T9 (1-5μm) T10 (1-3μm)	无卤素(Cl+Br<1500 ppm)	免洗 / 水基清洗

产品展示
