LED芯片封装为何首选高温锡膏?揭秘其稳定性的奥秘

LED芯片封装中,高温锡膏因其高熔点和可靠焊接性能成为首选,而福英达作为高温锡膏领域的专业厂商,通过材料配方优化与工艺适配性设计,为LED封装提供了高稳定性的解决方案。以下结合其产品特性展开分析:

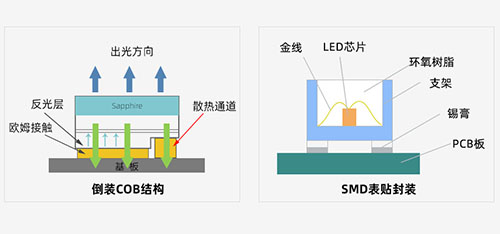

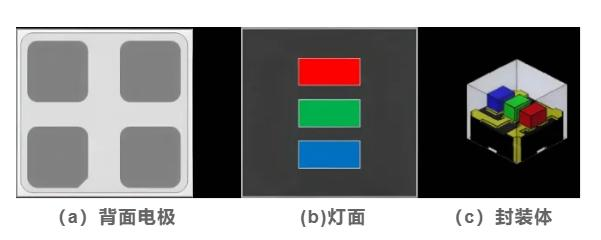

MIP结构

一、高熔点特性:物理基础保障热稳定性

福英达高温锡膏采用Sn-Cu-XSnCu以及SnSb合金体系,熔点超过217℃,部分特殊配方产品熔点甚至可达280℃(如金锡合金焊膏)。这一特性直接解决了LED封装中的两大热挑战:

避免焊点重熔:在双面回流焊工艺中,其熔点远高于回流峰值温度(通常170-200℃),可确保焊点在多次加热中保持稳定,避免器件虚焊或脱落。

适应高功率场景:LED芯片在工作时会产生热量,尤其是大功率LED(如汽车照明、户外显示),其结温可能超过100℃。福英达高温锡膏的焊点在长期高温运行中强度保持率超过95%,能有效抵抗热疲劳,避免焊点开裂。


二、可靠焊接性能:机械与电气双重保障

福英达高温锡膏的焊接效果显著优于低温锡膏,具体表现为:

机械强度高:SAC合金的剪切强度可达40MPa以上,远高于低温锡膏(如Sn-Bi合金的20-30MPa)。在Mini LED封装中,通过添加微量镍(Ni)、钴(Co)等金属增强相,焊点剪切强度可进一步提升至50MPa以上,有效防止芯片因应力集中而破裂。

电气性能稳定:焊接后残留物极少,且为白色透明,绝缘阻抗高(>1010Ω),可避免电化学迁移导致的短路风险。此外,其低空洞率(通常<5%)减少了热阻,有助于LED芯片的散热,延缓光衰并延长器件寿命。


三、稳定材料配方:化学优势适配复杂工艺

成分稳定:SAC合金的成分比例经过长期优化,湿性适中,可适应不同档次焊接设备的要求,无需在充氮环境下完成焊接。

印刷性能优异:粘变化极小,钢网上的可操作寿命超过8小时,且印刷后数小时仍保持原形状,无坍塌现象,确保贴片元件不产生偏移。

耐环境性能强:针对户外显示的高湿环境,采用无卤素助焊剂,残留物表面绝缘电阻高,可防止腐蚀和漏电。其耐高温性能(熔点220-250℃)也使其适用于车载显示等极端环境。

四、应用场景适配性:全场景覆盖提升可靠性

福英达高温锡膏的稳定性优势在LED封装的不同场景中均得到验证:

传统LED封装:在功率管、二极管、三极管等元件的封装中,其可靠性高,不易脱焊裂开,尤其适用于高频焊接和散热器模组焊接。

Mini LED封装:Mini LED芯片尺寸小(通常<200μm),对固晶锡膏的颗粒度、工艺性能、焊接性能和耐温性提出更高要求。福英达通过采用超细锡粉(5-15μm)、高导热合金(65-70W/m·K)和耐高温专门配方(熔点220-250℃),成为破解Mini LED封装精度、散热和均匀性难题的核心材料。

高可靠性需求场景:福英达的金锡焊膏(熔点达280℃)印刷性/点胶性能稳定,焊后机械强度和导电性优秀,能够用于航天航空、军工、功率半导体等高可靠性焊点制备。




-未完待续-
