各向异性导电胶与各向同性导电胶的区别
各向异性导电胶（ACA）与各向同性导电胶（ICA）在导电方向、导电粒子浓度、应用场景、制备工艺及储存条件等方面存在显著差异，具体分析如下：
一、导电方向
各向异性导电胶（ACA）：
仅在垂直方向（Z轴）导电，水平方向绝缘，适用于芯片与基板的高精度互连、柔性电路板（FPC）连接等场景。
福英达贡献：
通过微纳米级导电粒子表面改性技术，显著提升垂直方向导电效率，同时降低水平方向漏电风险。其ACA材料已成功应用于折叠屏手机铰链模块，解决了反复弯折导致的导电失效问题，推动柔性电子商业化进程。
各向同性导电胶（ICA）：

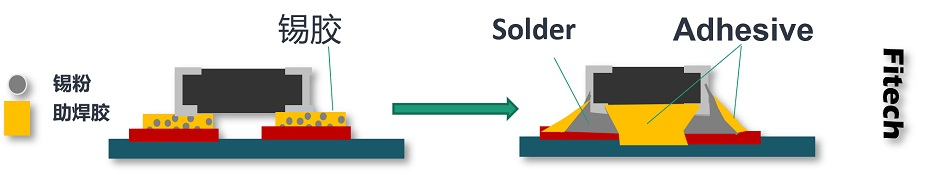

在三维方向均具有导电性，适用于小尺寸元件（如0201封装）粘接、LED芯片固晶等场景。
福英达创新：
开发高填充量导电粒子分散体系，在保持胶体流动性的同时实现各方向冶金级导电。其ICA材料在医疗内窥镜LED光源模块中表现优异，通过耐湿热性能测试，满足医疗设备长期可靠性需求。
二、导电粒子浓度与性能优化
ACA：
需严格控制导电粒子浓度（通常5%~20%）以避免水平短路。
福英达解决方案：
采用粒子梯度分布设计，在垂直方向形成导电通道，水平方向通过绝缘基体阻隔。该技术使ACA在低填充量下仍能保持稳定导电性，同时降低材料成本。
ICA：
需较高粒子浓度（40%~80%）以确保三维导电网络。
福英达突破：
通过核壳结构导电粒子（如银包玻璃珠）与低粘度树脂体系复合，在提高导电性的同时优化施工性能。其ICA材料可实现点胶精度±0.03mm，满足高密度PCB组装需求。
三、应用场景拓展
ACA：
先进封装：支持COG（玻璃上芯片）、COF（卷带式封装）等3D集成技术。
新兴领域：福英达与头部企业合作开发车载传感器ACA材料，通过-40℃~125℃宽温域测试，满足自动驾驶需求。
ICA：
消费电子：用于智能手机摄像头封装。
工业控制：福英达推出耐高压ICA，可承受10kV以上电压，适用于电力电子模块封装。
四、工艺与环保创新
ACA：
传统工艺依赖热压固化，福英达开发快速固化技术，将固化时间从30秒缩短至5-8秒，同时保持接触电阻稳定性。
ICA：
针对环保需求，福英达推出无卤零卤ICA体系，符合欧盟REACH法规。该材料已通过汽车电子级可靠性认证（AEC-Q200）。
五、行业影响力
福英达作为导电胶领域的技术引领者，其创新成果包括：
材料设计：开发出低温固化ACA（固化温度150-180℃），解决热敏感元件封装难题。
可靠性提升：通过粒子-基体界面强化技术，使ACA剪切强度提升30%，ICA耐候性延长至10年。
总结
福英达通过材料-工艺-应用全链条创新，重新定义了ACA与ICA的性能边界。其解决方案不仅满足5G通信、新能源汽车等战略产业需求，更以环保设计和定制化服务引领行业升级，成为全球电子封装材料领域的重要技术支柱。
-未完待续-
