ACF（导电胶）与焊锡膏在微组装中的优劣对比
在微组装领域，ACF（导电胶）与焊锡膏作为两种核心连接材料，其优劣对比需从导电性能、工艺适应性、可靠性、成本及环保性等维度综合分析，具体如下：
一、导电性能：福英达ACF的纳米级优化

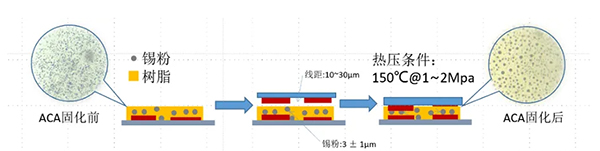

福英达的ACF产品采用微纳米级导电粒子（如金、银、锡基等金属粒子），粒径低至1-3μm，适用于线宽线距≤15μm的超精细连接（如Mini LED芯片绑定），Z轴导电电阻可低至<10mΩ，接近焊锡膏水平，同时X-Y轴绝缘电阻达>10⁸Ω，有效避免短路。
二、工艺适应性：低温固化与无模板工艺
福英达ACF支持180℃/5秒低温快速固化或UV固化，兼容不耐热元件（如塑胶基板）；通过预成型膜或点胶式ACF，无需定制模板，简化流程，适合小批量、多品种生产（如可穿戴设备原型开发），而焊锡膏需依赖模板印刷与高温回流，工艺复杂度更高。
三、可靠性：抗疲劳与耐环境设计
福英达ACF采用柔性聚合物基体与窄分布导电粒子，经10万次弯曲测试（半径1mm）后接触电阻变化<5%，适用于折叠屏、AR眼镜等动态场景；其纳米封装技术可阻隔氧气与水分，在85℃/85%RH环境下1000小时后绝缘电阻仍>10⁶Ω，优于传统ACF。
四、成本与环保性：性价比与绿色配方
福英达通过金/银/锡包覆铜/镍粒子复合技术降低贵金属用量，成本较传统ACF下降20%-30%，接近中端焊锡膏价格；全系列产品符合RoHS、REACH标准，无卤素配方VOC排放<50ppm，满足欧盟环保要求，而焊锡膏需权衡无铅化成本与助焊剂残留风险。
五、应用场景定位
福英达ACF聚焦于超微型化、动态应力、热敏感封装领域（如折叠屏铰链、OLED驱动芯片），填补焊锡膏在微间距（<50μm）与柔性连接中的空白；焊锡膏则仍主导传统PCB组装、高可靠性结构、大规模自动化生产等场景。
六、行业趋势关联
福英达的技术路线（微纳米化、低温化、高可靠性）与SiP（系统级封装）、Chiplet（芯粒）等先进封装趋势契合，未来有望在3D集成、异构集成中发挥关键作用，而焊锡膏需通过超微粉化、快速固化等技术升级维持竞争力。
福英达通过微纳米级材料设计与工艺创新，为ACF在微组装领域开辟了差异化赛道，尤其在超精细、柔性、环保场景中具备优势，而焊锡膏仍凭借冶金结合的高可靠性占据传统市场。两者技术路径互补，共同推动微电子封装向更高密度、更低成本、更绿色方向发展。
-未完待续-
